一、不同的直流屏的工作原理有所差异。但主体就是将交流电能转换为直流电能的整流器。若有需要则将整流输出和电池并联实现不间断供电。再进一步对输出的直流增加稳压、调压措施。

       简而言之，直流屏工作原理就是把交流电AC变成直流电DC，为电气二次设备保护和操作机构以及指示灯提供供电电源。

       1、正常情况下，由充电单元对蓄电池进行充电的同时并向经常性负载提供直流电源；

       2、当控制负荷或动力负荷需要较大的冲击电流（如断路器的分、合闸）时，由充电单元和蓄电池共同提供直流电源；

       3、当变电所交流中断时，由蓄电池组单独提供直流电源。

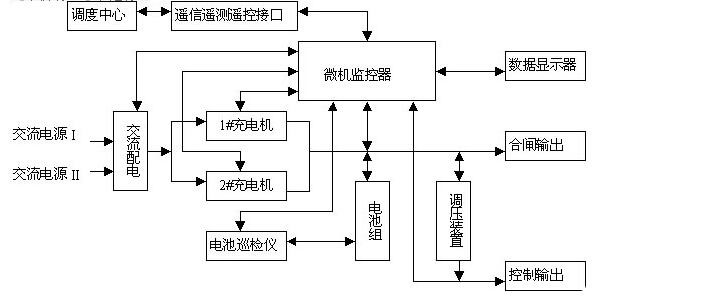

       二、直流屏的工作原理示意图：

       三、工作原理

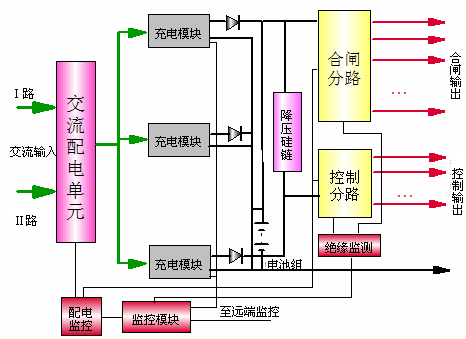

       直流屏电力操作电源系统由交流配电模块、整流模块、直流馈电模块、监控模块组成。其中交流配电模块主要由交流配电单元组成。整流模块由充电模块和隔离二极管组成。直流馈电模块由降压硅链、绝缘检测、合闸分路和控制分路组成，监控模块由监控模块和配电监控组成。原理图如图1所示。

       系统交流输入正常时，两路交流输入经交流切换控制电路选择其中一路输入，并通过交流配电单元给各个充电模块供电。充电模块将三相交流电转换为220V或110V的直流，经隔离二极管隔离后并联输出，一方面给电池充电，另一方面通过合闸分路和控制分路给负载提供正常的直流电源。

       交流输入停电或异常时，充电模块停止工作，由电池通过合闸分路和控制分路给负载供电。交流输入恢复正常以后，充电模块对电池充电。
